Moskvich 2140 Временный поповозке) › Logbook › Замена стартера на редукторный от 402 двигателя

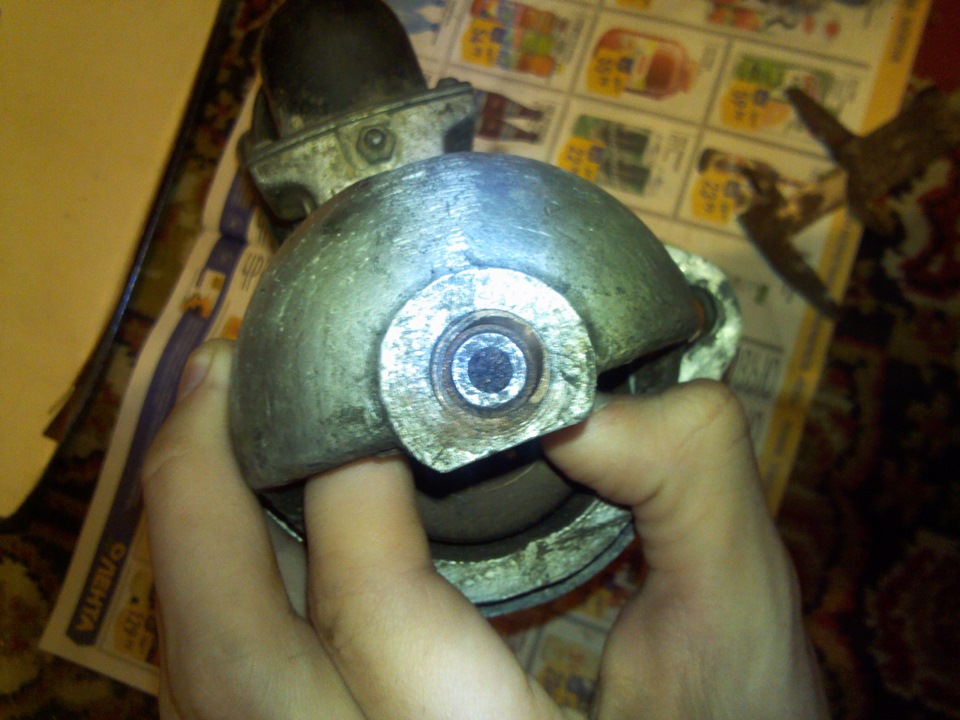

Прошло уже больше месяца как снял родной стартер, перестал он крутить на горячую, когда снял оказалось, что дело в изношенной с одной стороны почти в ноль втулке стартера

Позже купил новую втулку, правда она немного не подходила по размерам, знающие люди подсказали что ее нужно растачивать, но она была немного великовата и по внешнему диаметру…
В общем шли дни и недели, у меня все никак не доходили руки что-то сделать с этой втулкой, тем более специального инструмента для этого нет. Немного обдумав, решил приобрести новый редукторный стартер

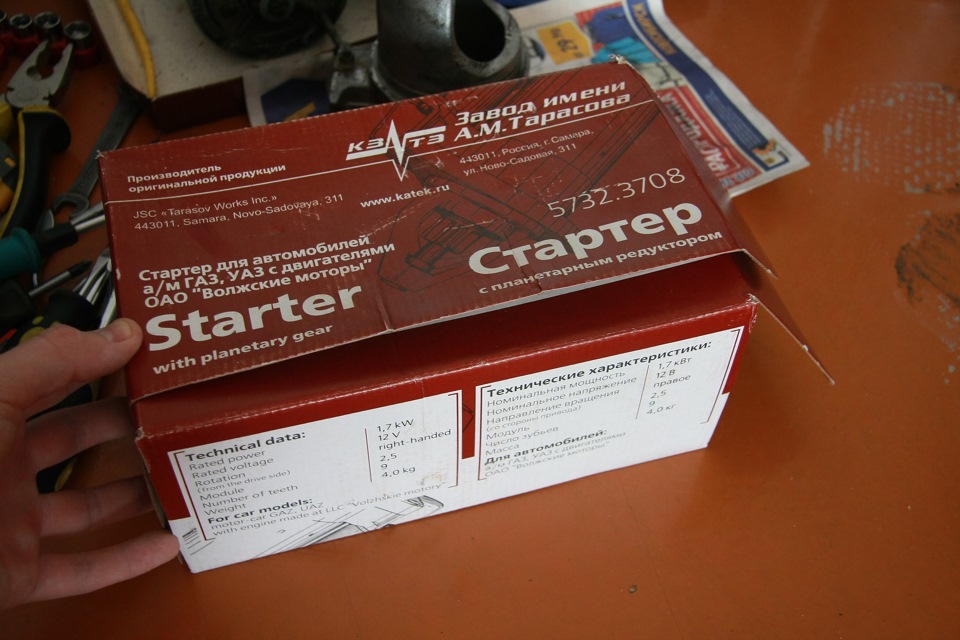

Сегодня утром купил на авторыноке стартер самарского производства КЗАТЭ 5732.3708 предназначенный для автомобилей Газ, мощностью 1,7 кВТ (есть еще на 2кВТ, но об этом узнал уже позже, да и в продаже по-моему только такой был) Обошелся он мне в 2700 рублей российских=)

Сравнив старый стартер и новый, оказалось что на старом было три шпильки, на которые цеплялись провода, а на новом — две, а проводов аж пять)

Времени читать и изучать мануалы и схемы не было, да и хотелось, пока еще светло, быстрее поставить новую детальку и проверить, поэтому создал тему в сообществе москвичеводов на драйве с просьбой помочь разобраться, благо люди отзывчивые и хорошо разбирающиеся в москвичах, помогли мне разобраться во всем, отдельное спасибо за помощь Moskvich412-028
Новый стартер прикручивается без проблем в замен родного, единственное что мне пришлось сделать, удлинить один провод идущий от релюшки к стартеру, теперь под капотом виден гламурный розовый провод=))) потом поменяю на что нибудь пожирнее)

И еще, пока что один провод — тонкий желтый, не стал подключать, без него говорят в холод намного хуже заводится, но схема подключения какая то не простая, и я решил пока не рисковать и попробовал завести как есть… Крутит очень весело, звук просто шикарный… не тихий, но очень крутой, как будто заводишь V8 мотор=))

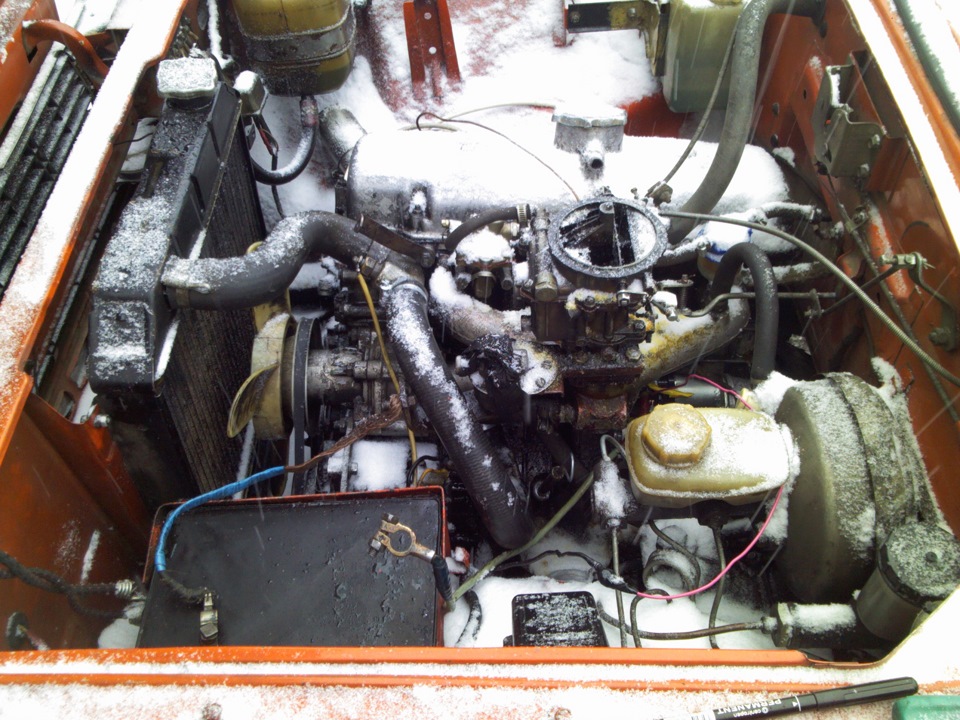

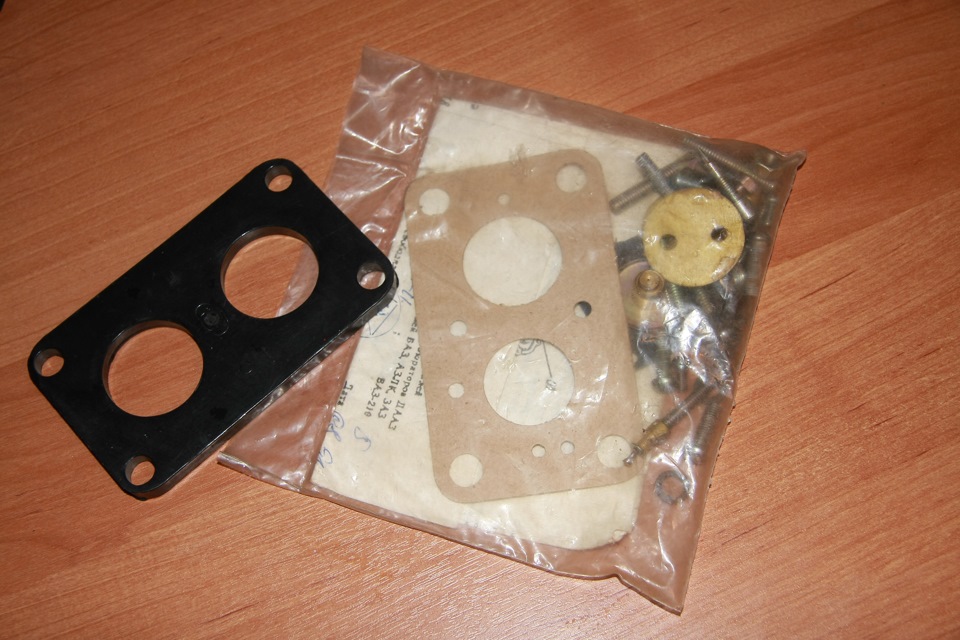

Машина завелась пару раз и заглохла… дальше ни в какую, вроде иногда схватывала…стало понятно что карбюратор переливает, из под прокладки давит бензин, в итоге решил снять карб, посмотреть, может быть перебрать. Раньше покупал ремкомплект на карбюратор, хотел им воспользоваться, а оказалось что он вроде как от другого карбюратора, завтра может быть куплю от К126Н и попробую реанимировать)

Итог: стартер крутит по моему очень здорово, но машина не заводиться из за печального карбюратора… Машина уже стоит больше месяца, надеюсь в скором времени исправим ситуацию и будем кататься=)

Источник

Установка редукторного стартера

В этой статье вы найдёте:

Установка редукторного стартера на ГАЗ — волгу

Более всего вопрос замены штатного стартера на редукторный заботит владельцев уже не молодых машин. И в полный рост этот вопрос встает с приходом зимы. Становится холодно, масло густеет, стартер начинает крутить вяло и с натужным подвыванием. Машина заводится не так бодро, как нам бы того хотелось.

Есть ли смысл в замене?

На самом деле, исправный родной стартер при хорошем аккумуляторе со своей задачей справляется очень даже замечательно, и машина успешно заводится даже в очень лютый мороз. Конечно, речь о машинах, не имеющих проблем в зажигании и топливной системе. Однако преимущества у редукторного стартера есть.

• Компактность. Пожалуй, это самый наглядный момент. Хотя при общей массе машины этот плюс, может, и не самый главный.
• Более высокая скорость вращения. А вот это уже облегчение запуска мотора.
• Более высокий момент на выходном валу. Это преимущество вы оцените при пуске в мороз. Такой стартер бодро крутит даже при очень густом масле.
• Экономичность. Потребление редукторного стартера несколько ниже.
• Красивый звук при запуске. Это просто приятный бонус.

Технически редукторный стартер отличается от обычного тем, что в его конструкции присутствует планетарная передача, посредством которой вращение передается с вала электромотора на выходной вал стартера.

Подготовка к замене

• Прежде всего, нам нужно будет приобрести правильный стартер. Обратите внимание, для моторов семейства ЗМЗ 406 и его братьев (ЗМЗ 405, ЗМЗ 409 ) — стартер отличается. У них он располагается справа, по ходу движения машины. Для моторов ЗМЗ 402 , ГАЗ 21, ГАЗ 24 нужен стартер, выпускающийся для четыреста второго или для ульяновских двигателей (УМЗ 421, 414, 417).
• Далее нам потребуется новый силовой плюсовой провод. Так как новый стартер намного меньше штатного, родной провод до своего контакта может просто не достать. Если нет желания обжимать кабель самостоятельно, лучше всего приобрести комплект силовых проводов для Нивы или ГАЗели. Они как раз подходящей размерности.
• Из инструментов потребуется минимальный набор ключей и, возможно, приспособление для обжимки клемм.
• Будет очень хорошо, если в вашем распоряжении окажется теплый гараж со смотровой ямой. Если такового нет, вполне обойдетесь и обычным домкратом.

Часто в редукторы новых стартеров заложено очень мало смазки. Так что если на корпусе нет пломбы, препятствующей разборке, исправьте эту недоработку. Корпус втягивающего реле на стартерах марки «Электром» стягивается двумя винтами со шлицевой головкой. Затянуть их с должным усилием не получается, и со временем они могут выкрутиться. Лучше сразу заменить винты на болты с головкой под ключ.

Замена стартера на машинах с инжекторным мотором

1. В первую очередь, снимаем клеммы с аккумулятора.
2. Удаляем из моторного отсека бачок стеклоомывателя.
3. Ключом на 8 откручиваем гайку, крепящую управляющий провод втягивающего реле.
4. Силовой провод можно снять сразу, а можно отсоединить его уже после демонтажа стартера с машины. Обратите внимание, на некоторых моделях стартеров на шпильке имеется контргайка, обязательно придерживайте ее при откручивании и закручивании гайки крепления провода. В противном случае, шпилька может провернуться.
5. Далее переходим под машину и с помощью головки на 14 и ключа-трещотки отворачиваем две гайки, крепящие стартер к колоколу сцепления. В принципе, все можно сделать и из-под капота с использованием рожкового ключа, но это будет крайне неудобно.
6. Теперь стартер можно снять. Для удобства имеет смысл снять электромагнитный клапан отопителя (если у вас кран отопителя с механическим приводом, просто снимите его с брызговика крыла и отодвиньте).
7. Теперь вам осталось только прикрутить на новый стартер силовой провод, установить агрегат на свое место и, прикрутив к нему управляющий провод, вернуть на места бочок омывателя и кран отопителя.

Установка редукторного стартера на карбюраторную волгу

1. Отсоединяем аккумулятор.
2. Отсоединяем проводку от стартера.
3. На автомобилях ГАЗ 21 с открытой вентиляцией картера, снимаем нижнюю газоотводную трубку и трубку маслоизмерительного щупа. На некоторых машинах еще может мешать топливная трубка.
4. Из под машины, рожковым ключом отворачиваем гайки крепления стартера к колоколу. С головками вы здесь не подлезете, так что придется немного попотеть. Ход у ключа крайне мал, но вы справитесь.
5. Прикручиваем к новому стартеру наш длинный силовой провод и ставим стартер на свое место.
6. Обнаруживаем засаду… У нас остается лишний тонкий провод. Без паники, вы все сделали верно. Так и должно быть.

Что делать с лишним проводом и откуда он вообще взялся

Тот самый провод, который теперь остался висеть в воздухе, отвечал за подачу напряжения на катушку в обход дополнительного сопротивления (вариатора) в момент пуска двигателя. Это сделано для того, чтобы искра при пуске была посильнее.

Исправить можно несколькими путями:

1. Радикальный путь. Можно сразу поставить на машину более современное зажигание в котором вариатор не применяется.
2. Путь умеренного вмешательства. Здесь мы меняем штатное четырехконтактное дополнительное реле стартера РС 502 на пятиконтактное РС 507. Все провода старого реле перекручиваем на соответствующие контакты нового. «Свободный» провод от стартера нужно будет или вытянуть из жгута проводки или просто нарастить и присоединить к оставшейся пятой клемме.
3. Путь для тех, кто дружит с паяльником. Оба тонких провода мы прикручиваем на одну клемму стартера. Теперь отвинчиваем от вариатора провод с клеммы «С» и присоединяем его через мощный диод обратно. Это делается для того, чтобы ток мог идти только по направлению от стартера к катушке. В противном случае, при включенном зажигании у вас будет плюс на втягивающем реле и стартер будет вращаться постоянно.
4. Путь для любителей дополнительных реле. Вот и пригодился обжимник клемм, кроме него нам потребуется обычное четырехконтактное нормальноразомкнутое реле, клеммы «мамы», 50 сантиметров провода сечением 1,5 мм, термоусадочная трубка. Контакт 86 крепим на массу автомобиля, контакт 85 объединяем с 87 и подсоединяем к управляющему проводу втягивающего реле, а контакт 30 соединяем с нашим «лишним» проводом. Само реле размещаем повыше, дабы в него не попадала влага.

Чтобы выявить, какой из проводов является управляющим, а какой идет к вариатору, воспользуйтесь тестером или пробником. «Лишний» провод должен «звониться с клеммой «С» на вариаторе.

Как видите, ничего сложного в таком апгрейде нет, вам даже помощник не нужен. Вся операция займет у вас от силы 30 минут.

Источник

Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Электрическая система автомобиля Газель

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку.

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель – двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели – 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.
