Вибратор ВПМ-2-02З

Вибраторы ВПМ-2 — электрометрические ключевые преобразователи постоянного тока (величиной от 10 -9 А) в переменный для последующего усиления.

Разработаны они были ОКБ № 218 (более известным как Государственное Союзное Конструкторское бюро средств контроля и автоматизации), а выпускал их завод «Мукачевприбор», ныне «Мукачiвприлад» (г.Мукачево, Украина).

Это были, пожалуй, самые массовые советские вибропреобразователи; их популярность была вызвана относительно низкой ценой, которая, в свою очередь, стала следствием пониженных требований к точности и упрощённой конструкции.

Впрочем, они имели и иные достоинства — небольшие габариты и высокую надёжность. Так, по результатам ресурсных испытаний был сделан вывод «. отдельные образцы этих модуляторов проработали около 30 000 ч. При этом не наблюдалось какого-либо ухудшения параметров приборов. Все это дает возможность утверждать, что показатели надежности электромеханических модуляторов позволяют их использовать в приборах, срок службы которых достигает 10 000 — 15 000 ч.»

Применялись ВПМ-2 в качестве дешевых заменителей электрометрических ламп в измерительной технике (к примеру, в усилителях УЭД1, УЭД2), которая работала с высокоомными источниками ЭДС.

Преобразователь ВПМ2-02х имеет только один переключающий контакт (не силовой) и постоянный магнит, как в поляризованном реле. На обмотку подавалось 6,3 В/50 Гц (бралось обычно от цепей накала ламп).

Конструкция ВПМ2-02 содержит монолитное основание из силумина, на котором располагается узел возбуждения и контактный узел с регулировочными винтами из латуни с фарфоровыми изоляторами.
Контактные пружины изготавливаются из бериллиевой бронзы, штырьки выводов из фосфористой бронзы, причем для улучшения контактирования и снижения термо-э. д. с. штырьки серебрятся. В качестве контактов используется серебряно-палладиевый сплав.
Узел возбуждения — с подвижным постоянным магнитом, что несколько ограничивает частотные возможности модулятора, резонансная частота колебательной системы которого составляет 170—220 гц. По этой же причине модулятор неудовлетворительно работает в случае, когда коэффициент нелинейных искажений тока возбуждения превосходит 10%. Недостатком, не ограничивающим, однако, его применение в приборах средней чувствительности, является сравнительно большая (до 7%) температурная нестабильность его настройки, что можно объяснить аморфностью слюдяных изоляторов и использованием в конструкции разнородных металлов. Для уменьшения величины помех возбуждения катушка от электромагнита закрывается экраном. Выводы сигнальной цепи и цепи возбуждения выполнены на октальной пластмассовой панели, при этом основное количество модуляторов выпускается с выводом цепи возбуждения через коаксиальный разъём. Вывод всех цепей в одну сторону снижает возможности ВПМ2-02 в части применения его в приборах высокой чувствительности.

Электрические параметры

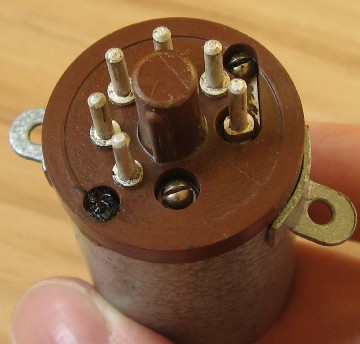

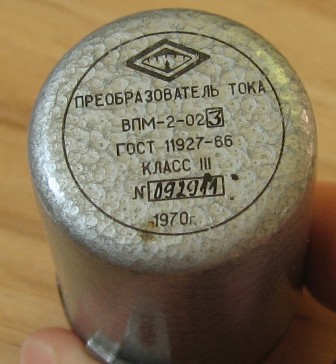

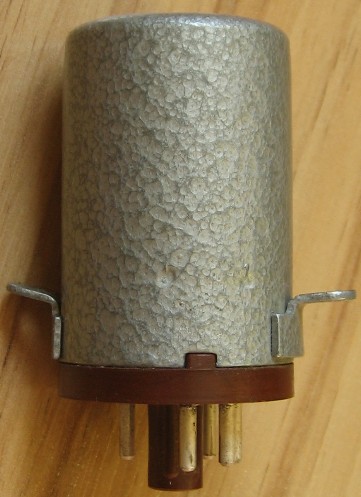

(фото с форума Портативное ретрорадио)

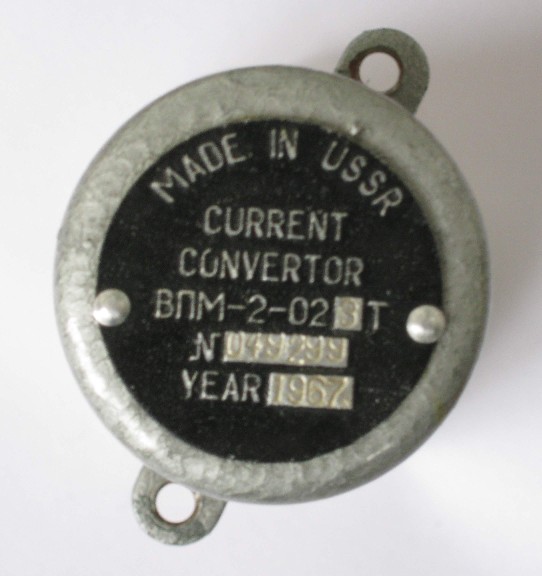

Образец вибратора, судя по обозначению, экспортного (тропического) исполнения:

(фото Владимира, г.Пермь)

1. Справочник радиолюбителя. Под общей редакцией А. А. Куликовского. — М.-Л.: Госэнергоиздат, 1955 (Массовая радиобиблиотека, вып. 222).
2. Линенберг Г.Г. Вибропреобразователи .- М.-Л.: Госэнергоиздат, 1955.
3. Терещук Р.М., Домбругов Р.М., Босый Н.Д. Справочник радиолюбителя. Под общ. ред. В.В. Огиевского. — Киев.: Государственное издательство технической литературы УССР, 1957
4. Справочник радиолюбителя. Издание второе. Под общей редакцией А. А. Куликовского. — М.-Л.: Госэнергоиздат, 1958 (Массовая радиобиблиотека, вып. 286)
5. Справочник радиолюбителя. Издание третье. Под общей редакцией А. А. Куликовского. — М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 394)
6. Справочник начинающего радиолюбителя. Под общ. ред. Р. М. Малинина — М.-Л.: Госэнергоиздат, 1961 (Массовая радиобиблиотека, вып. 400)
7. Автоматические измерительные приборы (аналоговые и цифровые) / П.П. Орнатский. — Издательство «Техника». Киев, 1965.
8. Элементы автоматики. Колосов С.П., Калмыков И.В. и Нефедова В.И. М., «Машиностроение», 1970.
9. Калинчук Б.А., Пичугин О.А. Модуляторы малых сигналов. Л., «Энергия», 1972.
10. Приборы ночного видения. Криксунов Л.З., «Технiка», 1975.
11. Илюкович А.М. Техника электрометрии. М., «Энергия», 1976.
12. Крамарухин Ю. Е. Приборы для измерения температуры. — М.: Машиностроение, 1990.

Источник

Содержание драгоценных металлов в ВПМ2-02

В таблице указано точное количество драгоценных металлов в граммах на 1 единицу изделия:

ВПМ2-02 содержит в себе 0,055 г. Золота , 0,03 г. Серебра .

Учитывая Курс драгоценных металлов рассчитаем примерную стоимость. Умножаем количество содержания ценных металлов на актуальный курс валют.

Ориентировачная стоимость= 0,055г*4310.03руб. + 0,03г*63.07руб. = 238.94 руб.

Если вы собираетесь сдать радиодеталь содержащую драгоценные металлы, учитывайте, что скупщики приобретут у Вас деталь не по цене биржи, а с учетом всех расходов на утилизацию и транспортировку деталей.

А это примерно 20%-30% от стоимости детали. Т.е. фактически Модулятор ВПМ2-02 у Вас выкупят за 47.79 руб.

Также в зависимости от региона цены будут отличаться. Детали которые вы сдадите приемщикам радиодеталей, отправляются на заводы по переработке. Так как заводы есть не в каждом регионе, скупщику необходимо учесть расходы на логистику.

Модулятор ВПМ2-02 ориентировачно стоит на вторичном рынке радиодеталей 238.94 руб. (прямой расчет по бирже ценных металлов).

Скупщики выкупят у Вас Модулятор ВПМ2-02 примерно за 47.79 — 71.68 руб. (примерная стоимость скупки).

Курсы драгоценных металлов по ЦБ РФ на 26.04.2021, в руб.

Вот такими не хитрыми способами мы с Вами вычислили сколько стоит ВПМ2-02 в пересчете на драгоценные металлы.

Кто знает, может именно в вашем гараже или подвале запылился какой-нибудь денежный хлам 🙂

Источник

Покупаем Реле ВПМ 2-02

Компания «Металком» купит по высоким ценам:продать реле, где принимают реле, скупка радиодеталей, цены на реле, реле РЭС, скупка реле, драгметаллы в реле, содержание драгметаллов в реле

Скупаем радиодетали, в том числе реле по высоким ценам. Цены на реле, содержание драгметаллов в реле.

Реле обозначает прибор, в котором находится элемент для измерения изменений в цепи. Электрическая цепь совершает трансформационные движения в виде скачков, которые фиксируется реле. Прибор делится на контролирующее реле, управление, защиту. Технические характеристики нужны для дальнейшей переработки устройства.

Задачей представителей фирмы является скупка реле в целях получения драгоценных металлов. При добыче золотых и серебряных частиц выбираются реле, которые являются сырьем. Они были изготовлены в советское время и имели напыление золотом и серебром.

Содержание драгметаллов в реле

Основная часть приборов состоит из серебра и золота. Контактирующие элементы можно причислить к техническому серебру. Советская промышленность предъявляла высочайшие требования к качеству реле. Радиозаводы выпускали изделия с золотыми контактами пробы 999. Пылящиеся дома и на заводах вещи, могут стоить очень дорого. Специалисты окажут квалифицированную помощь в оценке старых деталей. Чем больше материала будет сдано, тем лучше для собственника с точки зрения прибыли.

Золото является материалом драгоценного значения и также прекрасным электропроводником. Благородный металл используется для украшений. Свойства уникальные и ценность высока. Золото в чистом виде является проводником тепловой энергии и электричества. Пластичность и возможность ковки придают большую значимость. Минусом будет не достаточная твердость состава, механические воздействия, серьезные нагрузки золотые изделия не выносят.

Электропроводность у металла на высоком уровне. Он редко используется в области электротехники из-за дороговизны. Аналогичные свойства металлов заставляют мастеров применять более дешевые варианты сплавов. Электрический ток свободно перемещается по драгоценному металлу. На производствах радиотехники, иного оборудования широко применим материал. Показатели проводимости зависят от обработки металла, готового состояния. Если температура становится ниже, то золото лучше пропускает энергию, потому что сопротивление электрическому току будет меньше. Повышенная проходимость окажется доступной, если температура снизится, ее уровень должен достигать отметки минус 273,16.

При покрытии золотом деталей, свойства изделия улучшаются, эксплуатационное назначение расширяется. Для изготовления ювелирных изделий золото применяют в большом количестве. Техника также требует добавления золота. Область применения неограниченна. Производители не обращают внимания на стоимость, высокую по сравнению с другими металлами, используют из-за лучших показателей электропроводности.

Существуют виды деталей, которые требуют применения золота. Без него невозможен процесс производства. Область применения широка. Ювелирные украшения изготавливаются из золота. Драгоценный металл применяют в промышленности химического назначения, медицинской отрасли, электронике.

Драгметаллы в реле: выводы

Реле является сырьем при добыче драгоценных металлов. Специалисты готовы платить за реле деньги клиентам, если в них содержатся драгоценные металлы. Стоимость высокая, потребитель получит прибыль. Средства, полученные клиентом, за сбыт реле достаточные для вложения в бизнес и других целей. От старых вещей лучше избавляться, а не копить, как пылесборники. В использовании они не будут нужны из-за устаревания устройства, но пользу принести могут.

Виды реле

Дата производства оказывает влияние на определение цены. Штамп стоит на корпусном элементе или есть надпись специальной краской, не стираемой десятилетиями. Реле имеет конструкцию электронного типа. Модель РЭС 22 требует внимательного отношения и является важным элементом из-за количества драгоценных металлов в ней. Более старые детали обладают высокой стоимостью. Первые партии деталей были хорошо оснащены драгоценным материалом. Помимо описанной модели золото содержится и в других экземплярах реле. Покрытие золотом и серебром деталей было предусмотрено во всех видах советских устройств реле.

Элементы радиопромышленности требовали качественной обработки из-за большого объема распространения, массовой реализации. РЭС 22 изготавливались на стадиях до 1982 года, после него. Экономическая ситуация влияла на производство, поэтому детали, изготовленные после 1982 года покрывались серебром. До 1982 года контакты покрывались позолоченным составом.

Реле марки РЭС-22 имеет стоимость, основанную на характеристиках. До 1982 года прибор имел подвижные части и неподвижные в виде пятачков, покрытых золотом 999 пробы. Золото хорошо реагировало на процессы окисления. Гибкость материала обеспечивала подвижность лепестков. После 1982 года продукция отличалась тем, что двигающиеся лепестки покрывались золотом пробы 999, а неподвижные – серебром. Виды реле РЭС-22 нового поколения по стоимости ниже, чем предыдущие.
Ни в коем случае нельзя отправлять в мусорные баки продукцию подобного назначения. Выбрасываются деньги, человек остается ни с чем. Выгода поступит незамедлительно при обращении к специалистам по сбыту продукции.

Хранимые дома марки реле можно назвать настоящим кладом. Человек может не знать о существовании золота в устройствах, нужно обратиться за консультацией к специалистам. Высокая проба золота и содержание во всех моделях реле драгоценного металла позволяет собственнику отправить на переработку сырье, а деньги взять себе. Очень большое количество реле было изготовлено в советское время. Фактически в каждой семье имеется данное устройство, у бабушек и дедушек они точно есть. Сплавы содержали в себе драгоценные металлы, которые обогатят в настоящее время человека, нашедшего старинную вещь, которой давно никто не пользуется. Сам прибор был сделан из алюминиевого корпуса, стойка из немагнитных сплавов, катушка изготовлена из медного материала. В контактах реле содержатся драгоценные металлы. Это проверено временем и специалистами скупки.

Если вы желаете продать реле или какие-либо иные радиодетали, обращайтесь в компанию «Металлком». Наши квалифицированные специалисты быстро оценят стоимость устройств и предложат выгодные условия для сотрудничества.

Источник



Справочник содержания драгметаллов

Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность. В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде.

Модулятор ВПМ2-02 содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!

Содержание драгметаллов указанно в граммах.
